廂式壓濾機的工作原理是將濾板布置成一個過濾室（濾板在兩側凹進，兩個濾板中的每一個都組合成一個箱形的濾室）。
濾板的表面有凹痕和凸起以支撐濾布。 濾板的中間和角落有通孔。 組裝后，它們形成一個完整的通道，該通道可以進入懸浮液，洗滌水并引導濾液。 濾板的每一側在橫梁上都有一個手柄，濾板被壓緊裝置壓緊。 濾板之間的濾布用作密封。

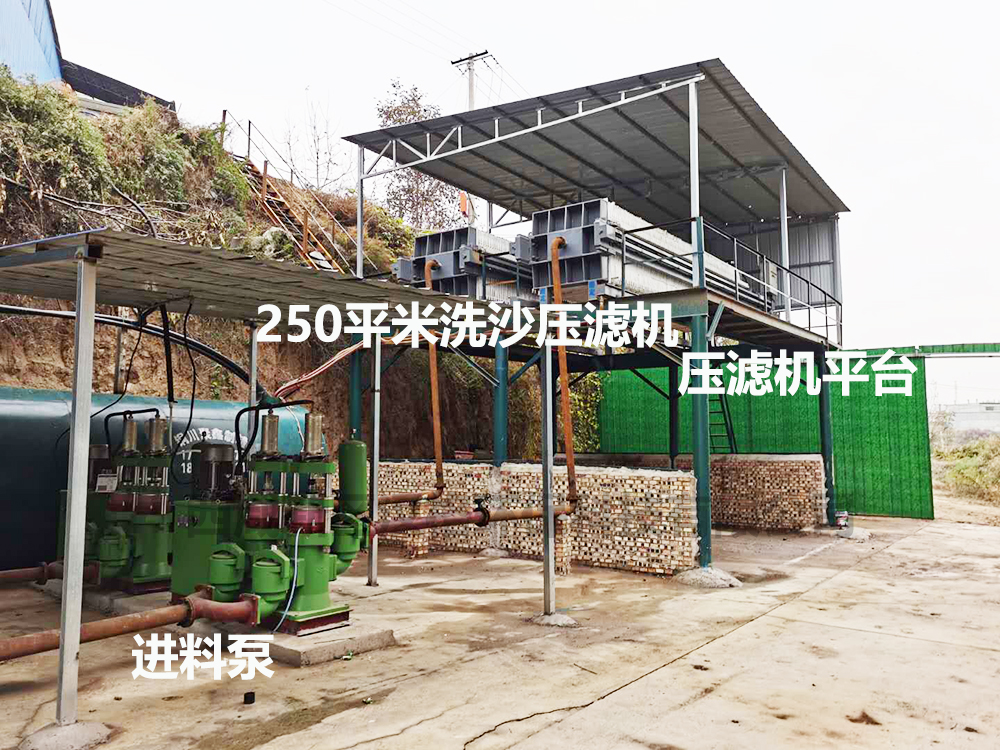

在進料泵的壓力下，要過濾的液體被送到每個過濾室，固體和液體被過濾介質分離（根據不同行業選擇合適的濾布）。 濾渣會在濾布上形成，直到填充濾室形成濾餅為止。 濾液穿過濾布，并沿著濾板凹槽流到下部液體出口通道，以將其排出。 過濾完成后，可以用洗滌水洗滌濾渣。 清洗后，有時會引入壓縮空氣以去除殘留的清洗液。 過濾后，打開壓濾機以除去濾餅（濾餅存儲在兩個相鄰的濾板之間），清潔濾布，然后再次壓濾板以開始下一個工作循環。
濾布固定在板框上，這是早期的主壓濾機的形式。 箱式壓濾機的主要優點是換濾布很方便。 缺點是效率低，過濾效果差，濾板易損壞； 過濾器的過濾室由兩個相鄰的凹形濾板組成，濾布固定在每個濾板上。 箱式壓濾機的主要優點是效率高，效果好和相對耐用的濾板。 在相同條件下，但自動化程度很高，有自動清洗濾布設備，換濾布次數不多。
