西安壓濾機
本文對西安壓濾機,具有明顯特征的圓形壓濾機做細致的介紹.這種高壓圓形壓濾機也是陜西華星佳洋裝備制造有限公司的特色產品,代表了西安壓濾機的制作水平.
采用目前較先進廂式梁設計，結構比圓鋼梁結構更穩定，受力更均勻。工作運行平衡性好。
本機采用PLC編程控制，機，電，液一體化設計制造，由電磁閥控制換向，可實現快速前進，慢速壓榨，保壓自動補壓，卸壓，退回等動作。耐用程度高，運行穩定，維修簡單。
采用高分子聚乙烯濾板，板厚，濾板不易變形，斷裂。泥餅質量好，更便于練泥時投料。適用范圍廣。
1. 拉板機構

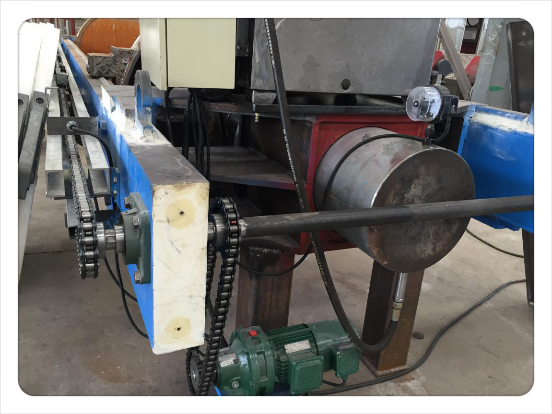

自動拉板機構

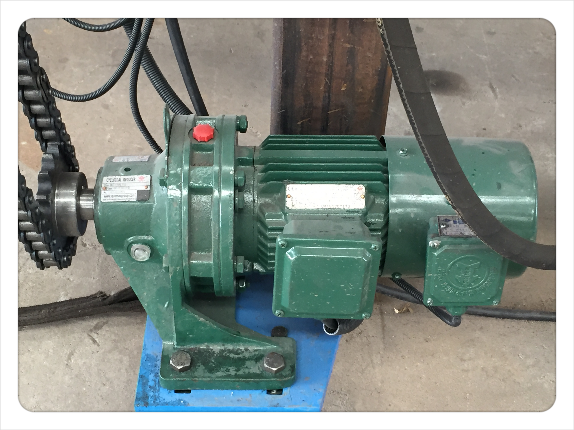

變頻減速機
拉板小車

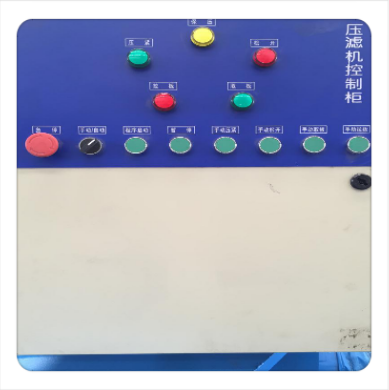

電氣箱
2. 大梁
專業大梁高360MM，寬120MM，厚度16MM，Q345鋼板焊接（大型全自動焊機焊接）。每米重：106公斤。100片壓濾機大梁單重1.2噸。
廂式梁剖面

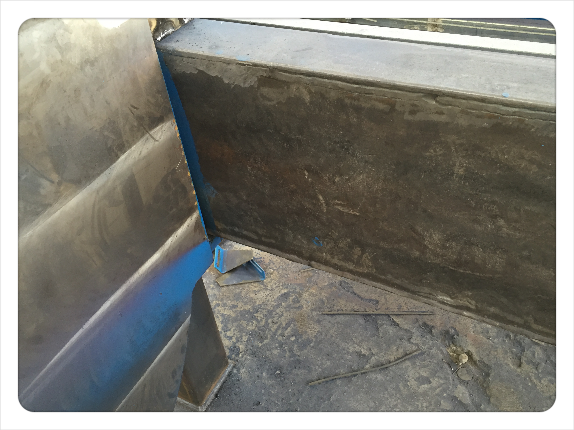

大梁成型圖
焊接用的大型焊接機

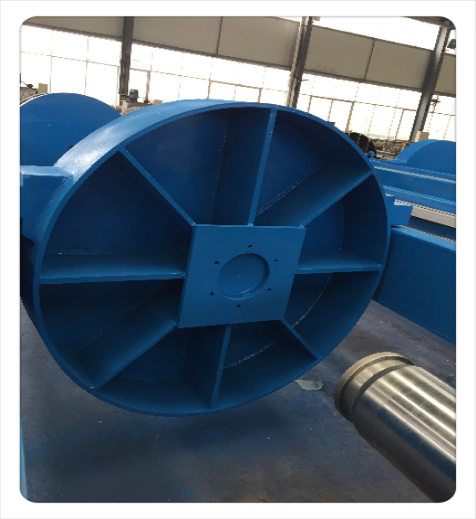

鋼板焊接推板

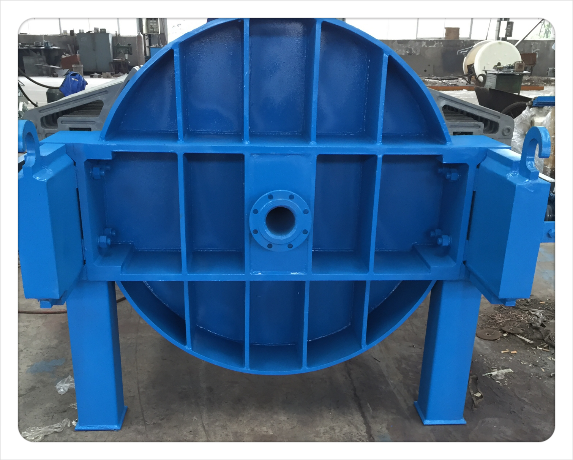

鋼板焊接后墻板

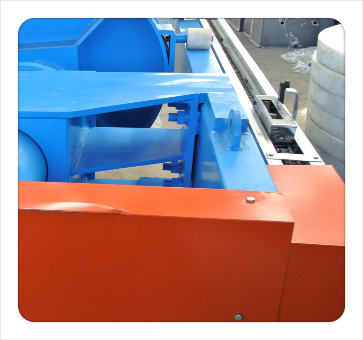

鋼板焊接油缸架
3.濾板

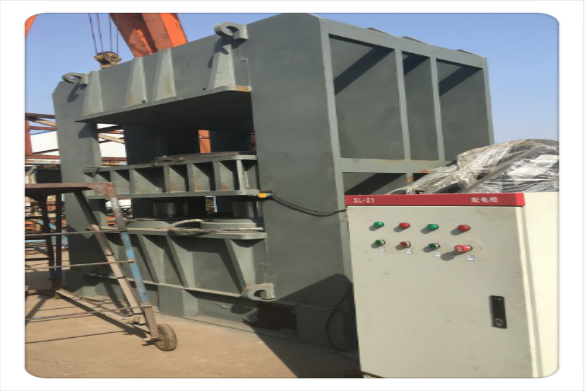

濾板生產用1500噸壓機

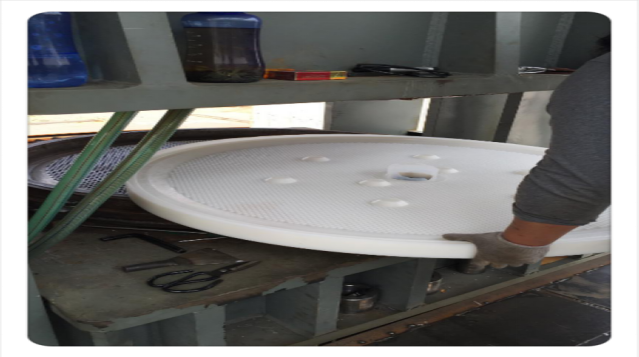

濾板結實耐用

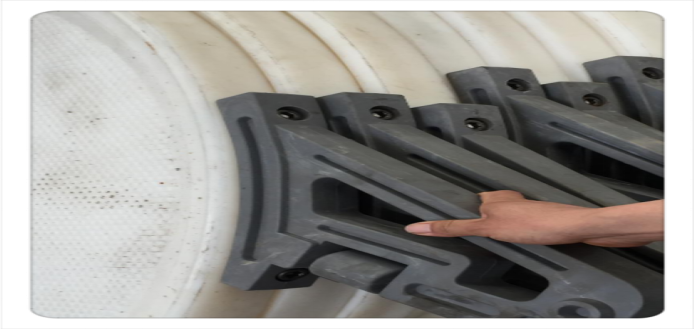

專用自動拉板把手，結實耐用
專用自動拉板把手，結實耐用
4.液壓部分：
液壓機構設計簡單，維修方便；液壓站采用柱塞油泵，油缸工作壓力25MPA,結實耐用，采用進口密封。
液壓站
液壓站

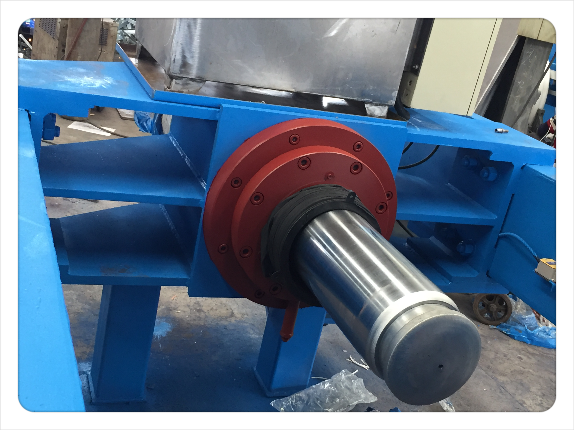

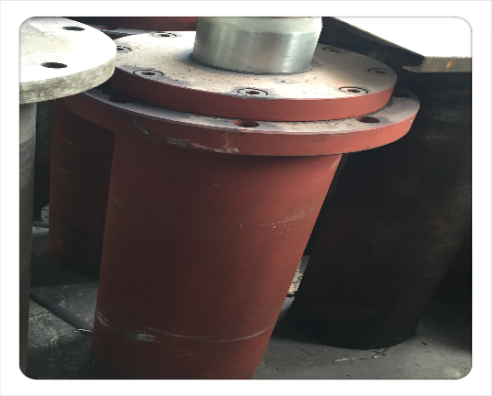

油缸

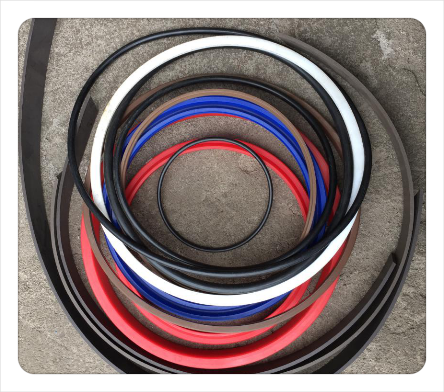

油缸進口密封
西安壓濾機產品圖片及客戶使用現場

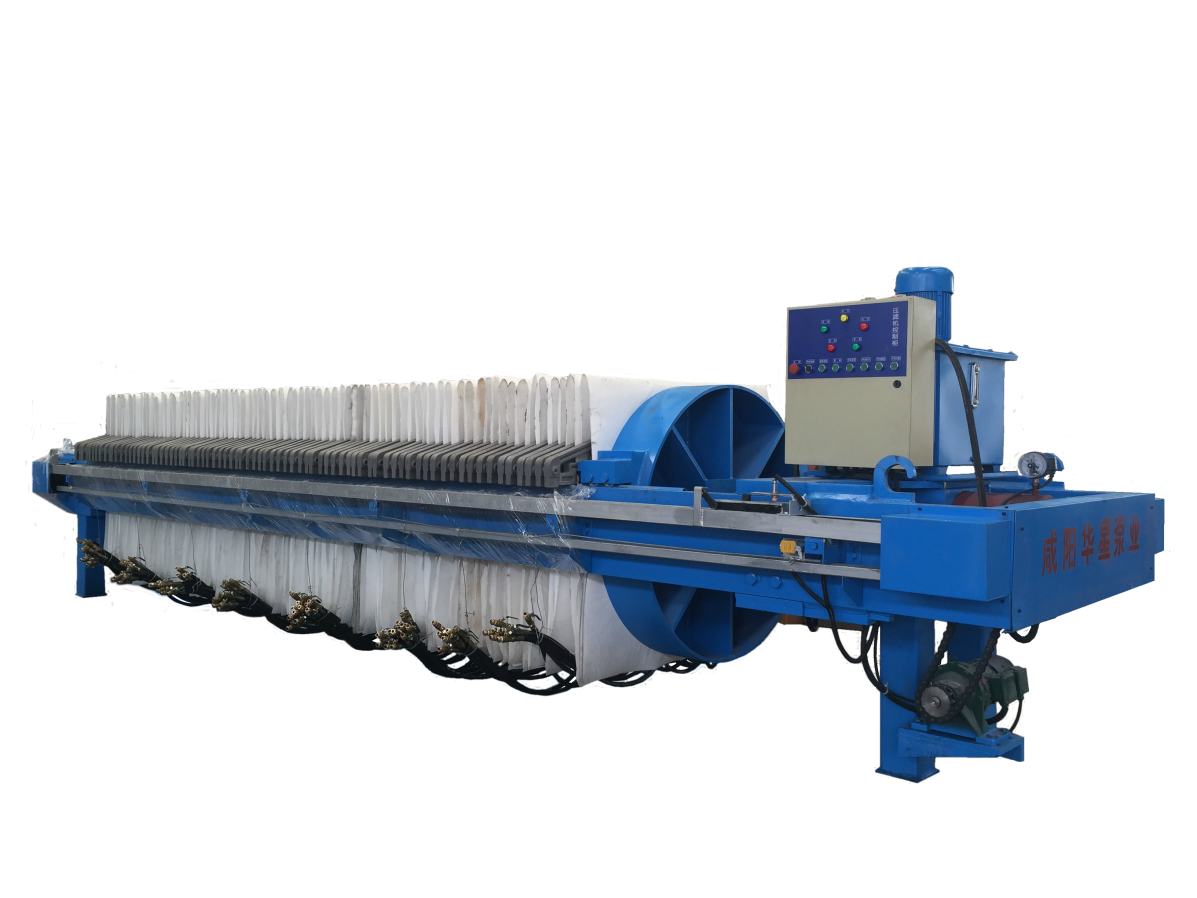

西安壓濾機成品圖片

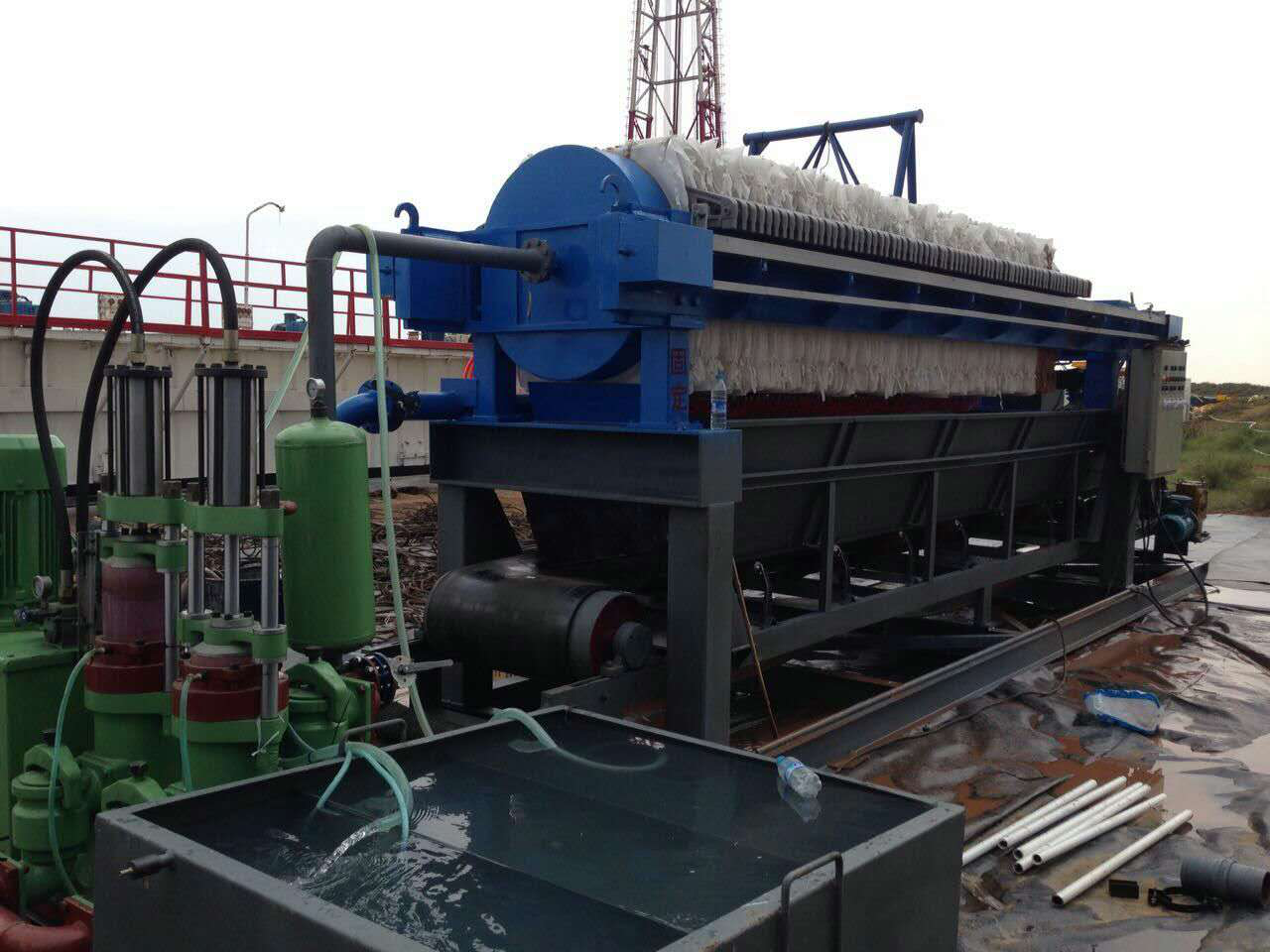

西安壓濾機現場使用圖片 圖中綠色的泵為我公司生產的壓濾機進料泵

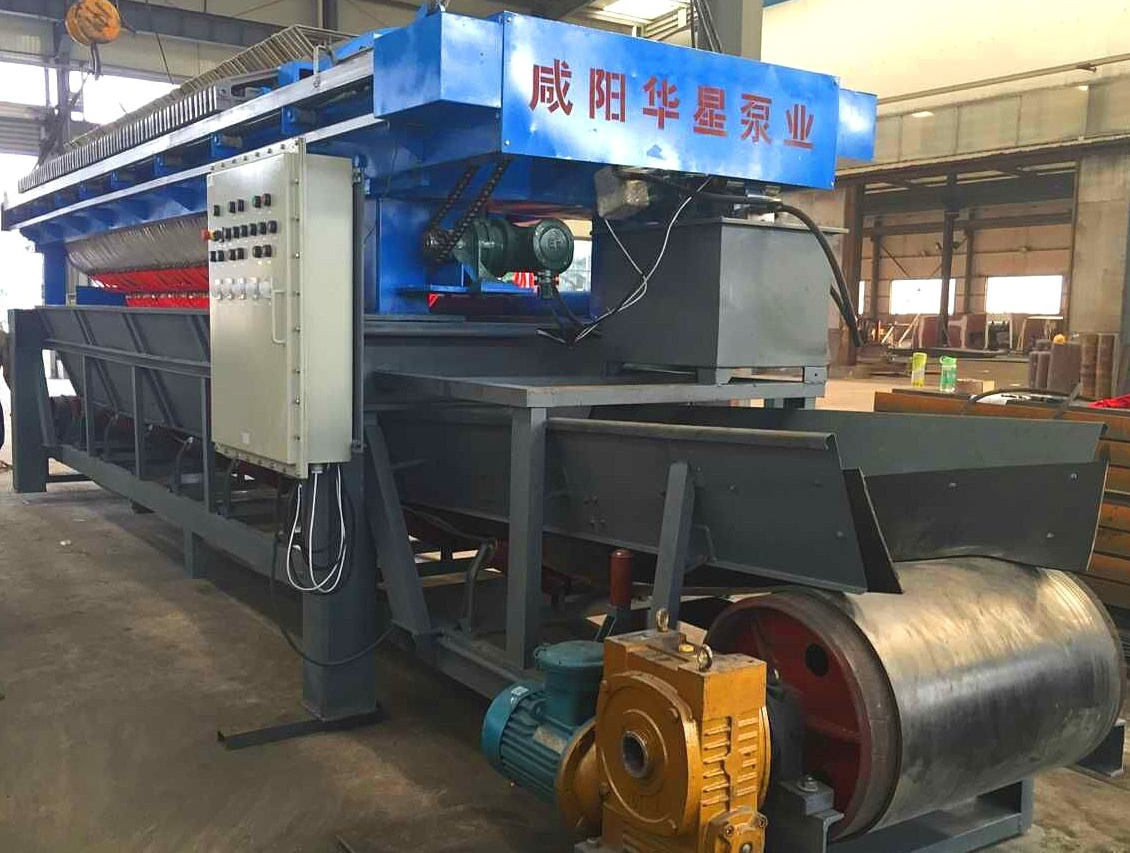

西安壓濾機帶自動拉板接液翻板及皮帶輸送機

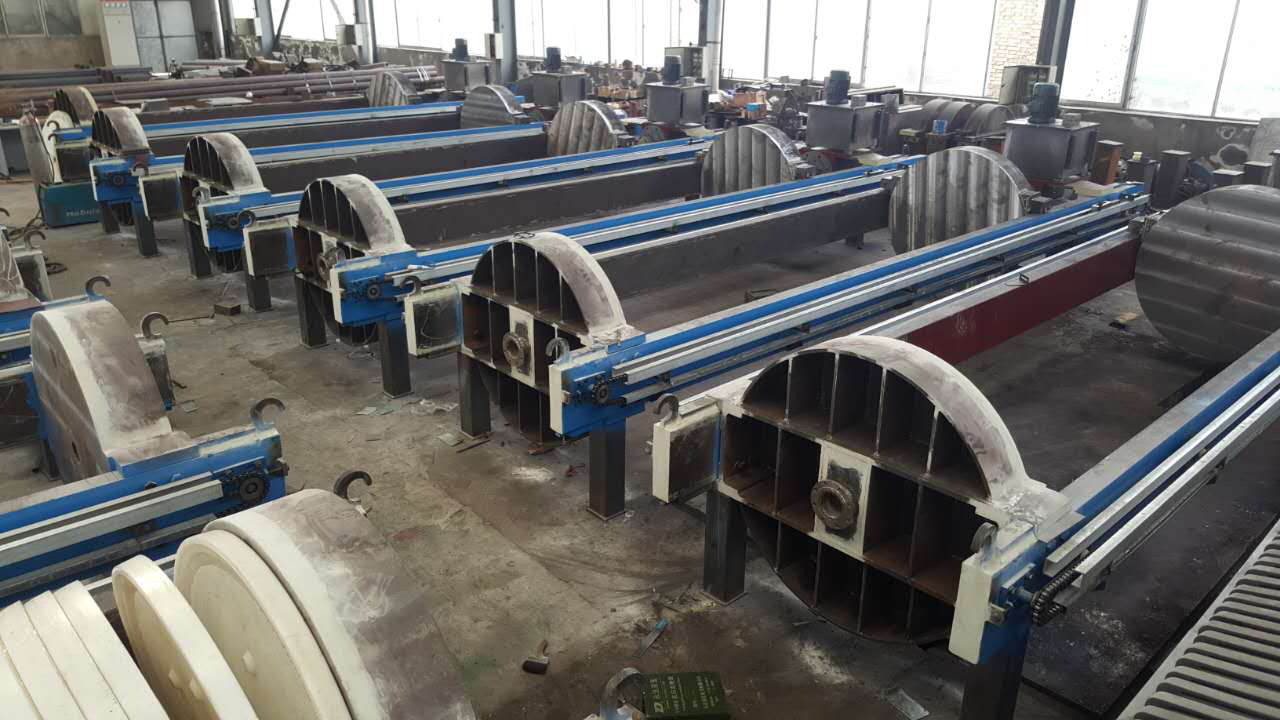

西安壓濾機生產車間

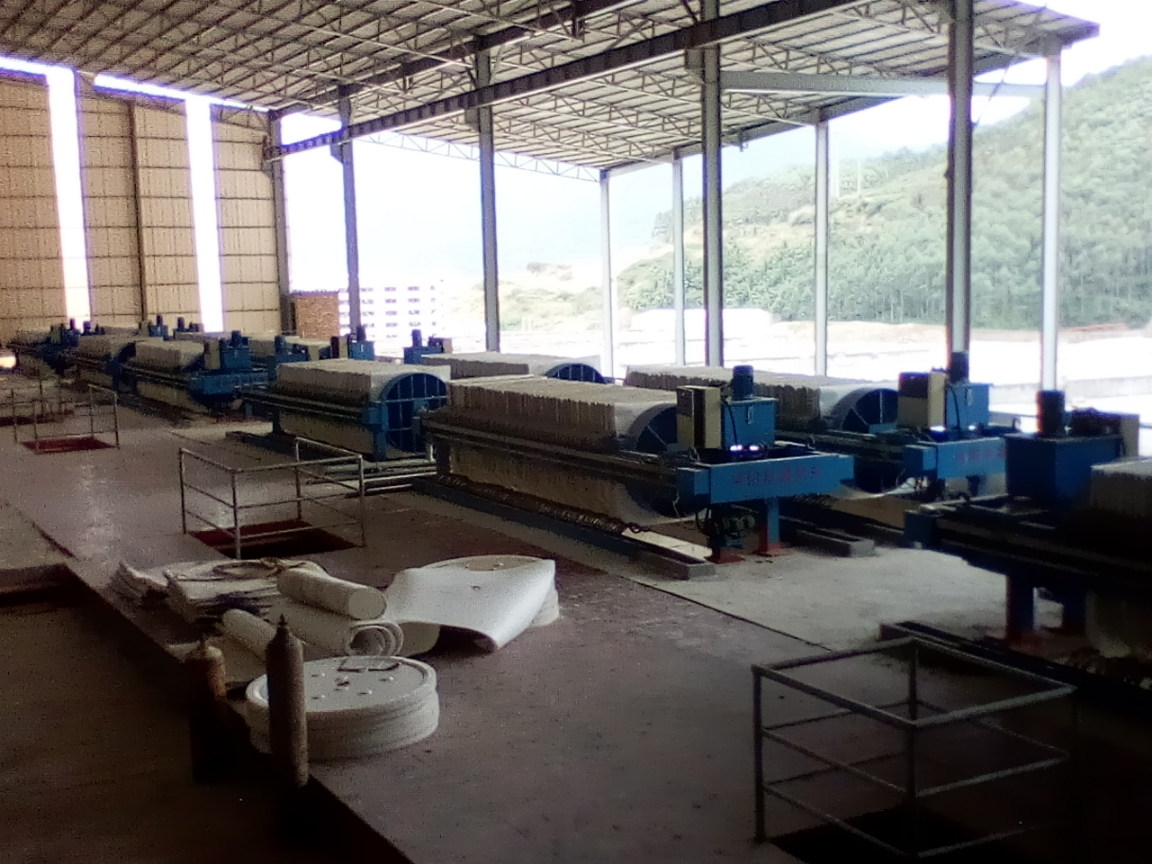

西安壓濾機使用現場
西安壓濾機使用現場 藍色的泵為我公司生產的智能進料泵 可視窗口操作

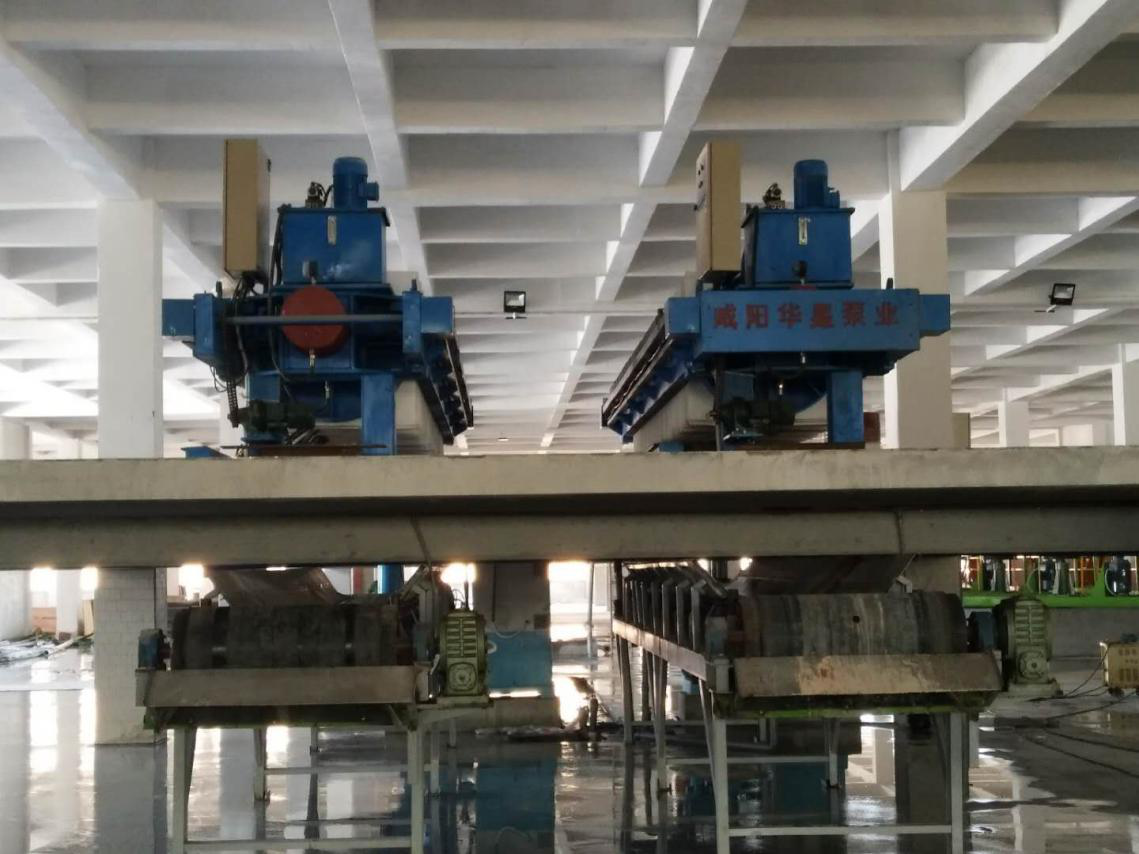

西安壓濾機使用現場

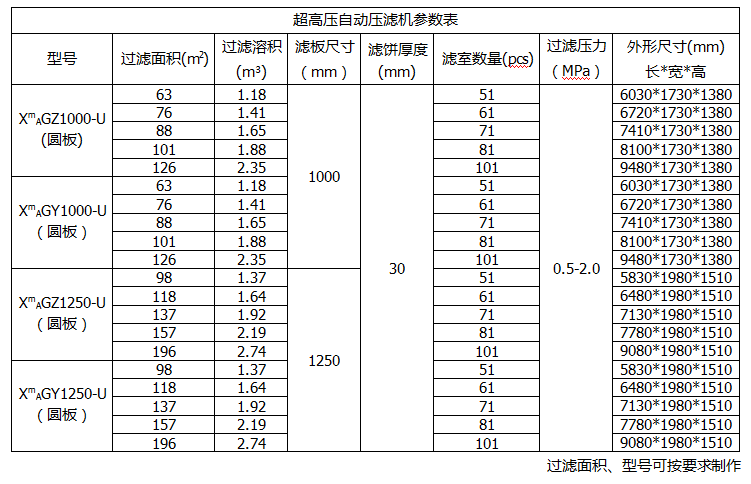

西安壓濾機選型參數
