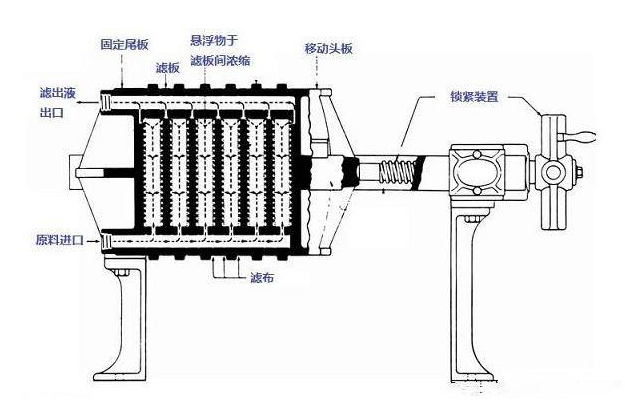

板框式壓濾機構造圖
組成部分：
板框式壓濾機主要由止推板(固定濾板)、壓緊板(活動濾板)、濾板和濾框、橫梁(扁鐵架)、過濾介質(濾布或濾紙等)、壓緊裝置、集液槽等組成，其中過濾介質和集液槽由用戶自備，也可由供應商代配。
板框式壓濾機構造圖
壓緊方式：
板框壓濾機有手動壓緊、機械壓緊和液壓壓緊三種形式。手動壓緊是螺旋千斤頂推動壓緊板壓緊；機械壓緊是電動機配H型減速箱，經機架傳動部件推動壓緊板壓緊;液壓壓緊是有液壓站經機架上的液壓缸部件推動壓緊板壓緊。兩橫梁把止推板和壓緊裝置連在一起構成機架，機架上壓緊板與壓緊裝置連接，在止推板和壓緊板之間依次交替排列著濾板和濾框，濾板和濾框之間夾著過濾介質;壓緊裝置推動壓緊板，將所有濾板和濾框壓緊在機架中，達到額定壓緊力后，即可進行過濾。懸浮液從止推板上的進料孔進入各濾室(濾框與相鄰濾板構成濾室)，固體顆粒被過濾介質截留在濾室內，濾液則透過介質，由出液孔排出機外。
出液方式：
壓濾機的出液有明流和暗流兩種形式，濾液從每塊濾板的出液孔直接排出機外的稱明流式，明流式便于監視每塊濾板的過濾情況，發現某濾板濾液不純，即可關閉該板出液口;若各塊濾板的濾液匯合從一條出液管道排出機外的則稱暗流式，暗流式用于濾液易揮發或濾液對人體有害的懸浮液的過濾。
